液壓系統元件的安裝要求

液壓元件安裝要求：

1、 液壓缸安裝要求：

① 按設計圖紙的規定和要求進行安裝；

② 液壓缸活塞桿帶動移動機構移動時要達到靈活輕便，在整個行程中任何局部均無卡滯現象；

③ 安裝前要嚴格檢查液壓缸本身的裝配質量，確認液壓缸裝配質量合格后，才能安置在設備上。

2、液壓泵/馬達安裝要求：

① 按設計圖紙的規定和要求進行安裝；

② 液壓泵軸與傳動機構軸旋轉方向必須是泵要求的方向；

③ 泵軸與傳動機構的同軸度應在0.1mm以內，傾斜角不得大于1°。安裝連軸節時，最好不要敲打，以免損壞液壓泵轉子等零件，安裝要正確、牢固。

④ 緊固液壓泵、傳動機構的地腳螺釘時，螺釘受力應均勻并牢固可靠。

⑤ 用手轉動聯軸節時，應感覺到液壓泵傳動輕松、無卡住或異常現象，然后才可以配管。

3、 液壓閥安裝要求：

閥類元件的安裝形式有管式、闆式、疊加式和插裝式。形式不同，安裝的方法和要求也有所不同，其共性要求如下：

① 安裝時要檢查各種液壓閥測試情況的記錄，以及是否有異常。

② 檢查闆式閥結合面的平直度和安裝密封件溝槽加工尺寸和質量，若有缺陷應修複或更換。

③ 按設計圖紙的規定和要求進行安裝。

④ 安裝閥時要注意進、出、回、控、洩等油口的位置，嚴禁裝錯。換向閥以水平安裝較好。

⑤ 安裝時要注意質量，對密封件質量要精心檢查，不要裝錯，避免在安裝時損壞；緊固螺釘擰緊時受力要均勻，對高壓元件要注意螺釘?shù)牟馁|(zhì)和加工質量，不合要求的螺釘不準使用。

⑥ 安裝時要注意清潔，不準帶著手套進行安裝，不準用纖維制品擦拭安裝結合面（安裝闆平面和閥闆平面），防止纖維類髒物侵入閥內。

4、閥安裝完畢后要檢查下列項目：

① 用手推動換向閥滑閥，要達到複位靈活、正確、到位；

② 調壓閥的調節螺釘應處于放松狀態；

③ 調速閥的調節手輪應處于節流口較小開口狀態；

④ 使換向閥閥芯的位置處于原理圖上所示的位置狀態；

⑤ 檢查應該堵住的油孔(如不采用遠程控制時溢流閥的遙控口)是否堵上，該接油管的油口是否都接上，并確保油管與油口聯結緊固可靠。

5、液壓系統的清洗要求：

① 首先應將環境和場地清掃干淨；

② 清洗液要選用低粘度的專用清洗油(或用38°C時粘度爲20cst的透平油)，并且有溶解橡膠能力，有可能時，可把清洗油加熱到50-80°C；

③ 沖洗前過濾器的工作濾芯應換上沖洗濾芯，沖洗合格后換上工作濾芯；

④ 沖洗前油缸或液壓馬達與管道斷開，用軟管將進油管道和回油管道連通，沖洗合格后將油缸或液壓馬達與管道連通；

⑤ 皮囊蓄力器可充入氮?dú)獾龋?/p>

⑥ 按設備使用說明書上規定的油品牌號加油，加油必須過濾，注意清潔；

⑦ 清洗后，必須將清洗油盡可能排淨，防止使清洗油混入新油中，引起液壓油變質，影響油的使用壽命；

⑧ 清洗后，要清洗油箱內部，經檢查符合要求后，將臨時增設的清洗回路拆掉，并把管路恢複到設計規定的系統。在拆裝時要注意清潔，并將有關元件、管件安裝、連接牢固可靠。

⑨ 沖洗檢驗：液壓傳動系統用顆粒計數法時不低于G級；用目測法時，在連續過濾1h后的濾油器濾芯上檢查，應無肉眼可見的污染物。管道沖洗污染度等級對應的區間號和各區間號所表示的每100ml油中含有固體污染物的顆粒數。系統的壓力試驗應在管道沖洗合格，安裝完畢組成系統，并經過空運轉后進行。注：K=103 M=106

6、液壓系統壓力試驗，調試和試運轉

1）、 壓力試驗

① 空運轉應使用系統規定的工作介質，工作介質加入油箱時，應經過過濾，過濾精度應不低于系統設計規定的過濾精度；

② 空運轉前，將液壓泵 油口及洩漏油口(如有)的油管拆下，按照旋轉方向向泵進油口灌油，用手轉動聯軸節，直至泵的出油口出油不帶氣泡時爲止。接上泵油口管，如有可能可向進油管灌油。此外，還要向液壓馬達和有洩油口的泵，通過漏油口向殼體中灌滿油；

③ 空運轉時，系統中的伺服閥、比例閥、液壓缸和液壓馬達，應用短路過渡闆從循環回路中隔離出來，蓄能器、壓力傳感器和壓力繼電器均應拆開接頭而代以螺堵，使這些元件脫離循環回路；

④ 空運轉時，必須擰松溢流閥的調節螺桿，使其控制壓力處于能維持油液循環時克服管道阻力的最低值，系統中如有節流閥，減壓閥，則應將其調整到******開度； 接通電源，點動液壓泵電動機，檢查電源是否接錯，然后連續點動電動機，延長啓動過程，如在起動過程中壓力急劇上升須檢查溢流閥失靈原因，排除后繼續點動電動機直至正常運轉；

⑤ 空運轉時密切注視過濾器前后壓差變化，若壓差增大則應隨時更換或沖洗濾芯；

⑥ 空運轉的油溫應在正常工作油溫范圍之內；

⑦ 空運轉的油液污染度檢查標準與管道沖洗檢驗標準相同。

2）系統在空運轉合格后進行壓力試驗，并應遵守上述空運轉中的具體規定

① 系統的試驗壓力：對于工作壓力低于16Mpa的系統，試驗壓力爲工作壓力的1.5倍；對于工作壓力高于16Mpa的系統，試驗壓力爲工作壓力的1.25倍；

② 試驗壓力應逐級升高，每升高一級宜穩壓2-3min，達到試驗壓力后，持壓10min，然后降至工作壓力，進行全面檢查，以系統所有焊縫和連接口無漏油，管道無永久變形爲合格；

③ 壓力試驗時，如有故障需要處理，必須先卸壓；如有焊縫需要重焊，必須將該管卸下，并在除淨油液后方可焊接；

④ 壓力試驗期間，不得捶擊管道，且在試驗區域的5m范圍內不得同時進行明火作業；

⑤ 試驗完畢后填寫《系統壓力試驗記錄》。

3） 調試與試運轉：

系統調試一般應按液壓泵調試，系統調試(包括壓力和流量即執行機構速度調試)順序進行，各種調試項目，均由部分到系統整體逐項進行。

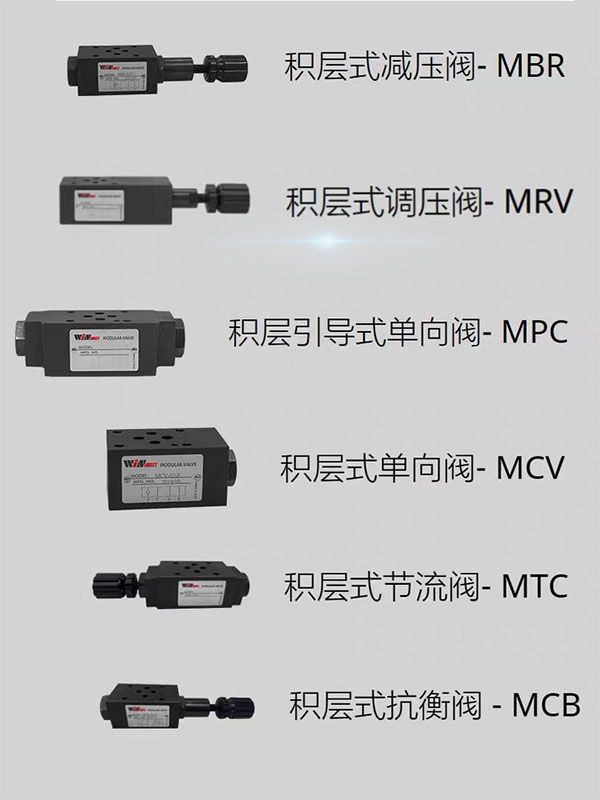

MRV-02-P1  MRV-02-P2  MRV-02-P3  MRV-02-P4  MRV-02-A1  MRV-02-A2  MRV-02-A3  MRV-02-A4  MRV-02-B1  MRV-02-B2  MRV-02-B3  MRV-02-B4  MRV-03-P1  MRV-03-P2  MRV-03-P3  MRV-03-P4  MRV-03-A1  MRV-03-A2  MRV-03-A3  MRV-03-A4  MRV-03-B1  MRV-03-B2  MRV-03-B4

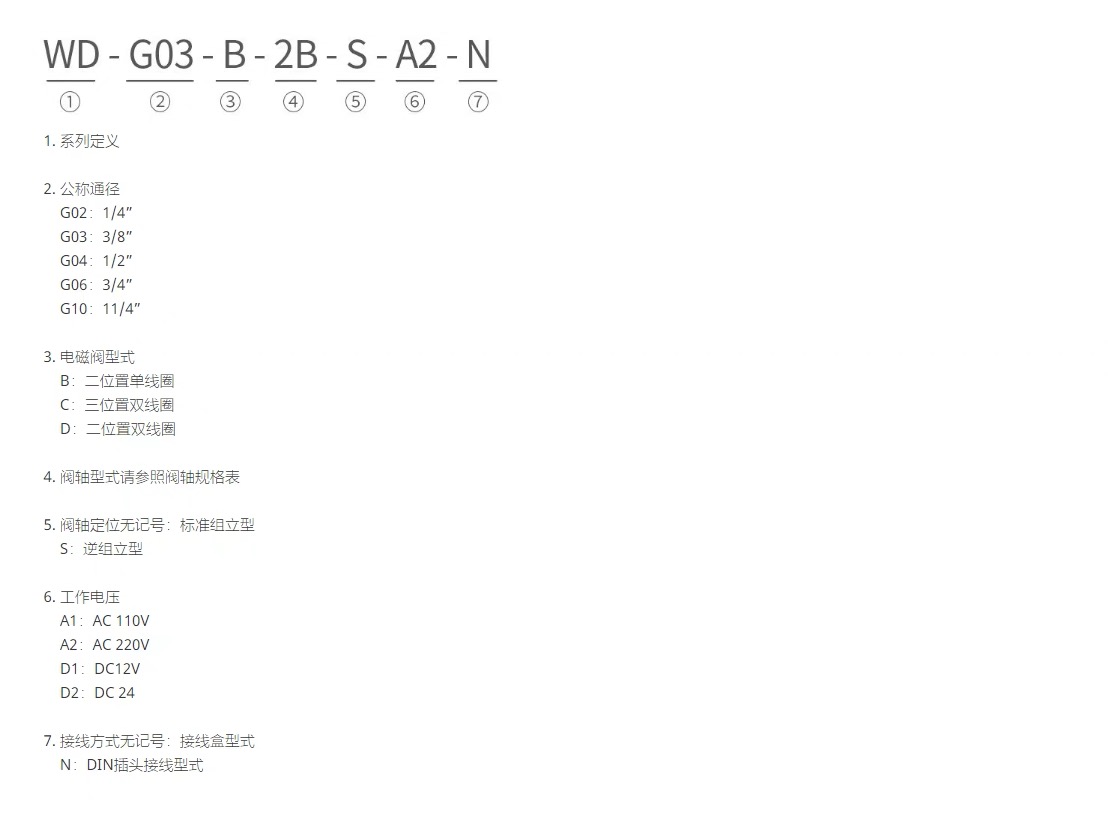

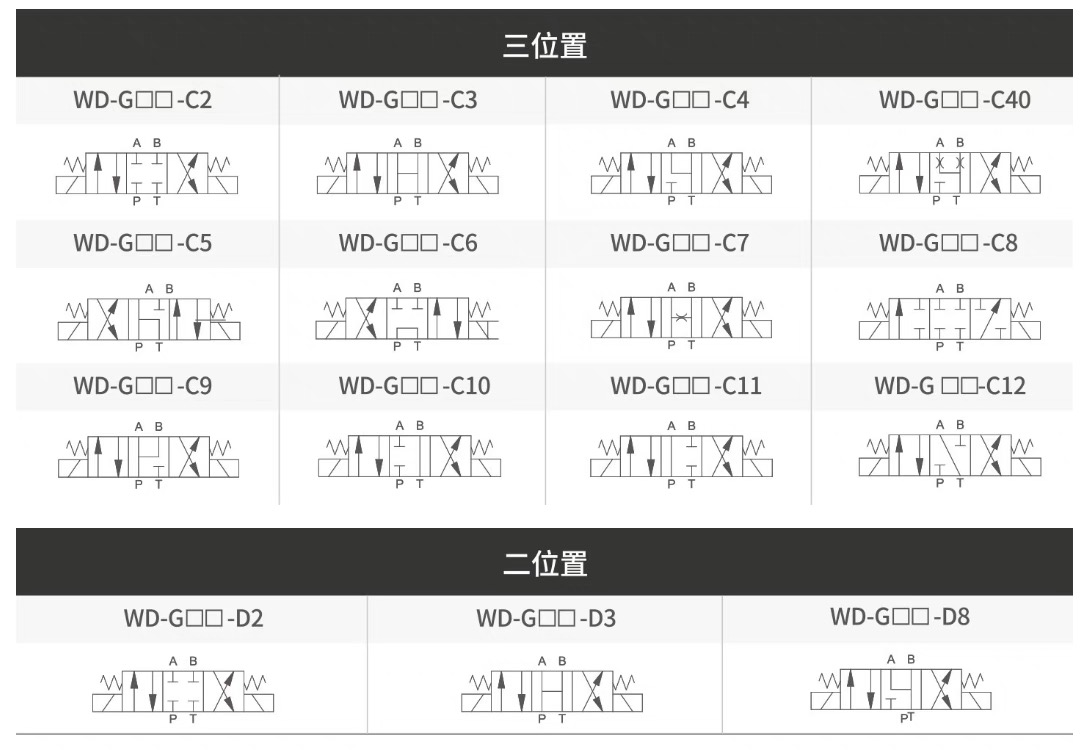

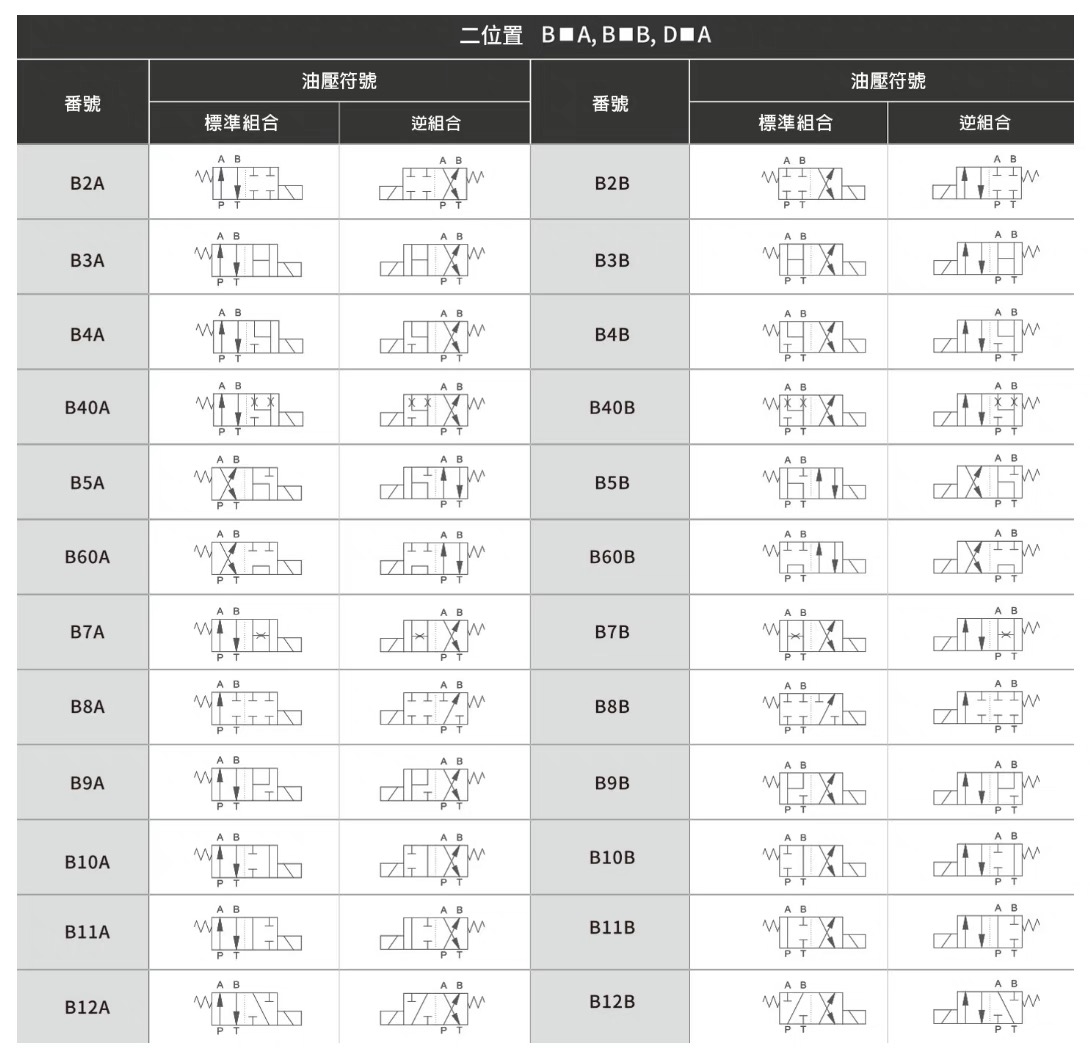

WD-G03-B2-D2-N  WD-G03-B2-A2-N  WD-G03-B3-D2-N  WD-G03-B3-A2-N  WD-G03-C2-D2-N  WD-G03-C2-A2-N  WD-G03-C3-D2-N  WD-G03-C3-A2-N  WD-G03-C4-D2-N  WD-G03-C4-A2-N  WD-G03-C6-D2-N  WD-G03-C6-A2-N  WD-G03-C9-D2-N  WD-G03-C9-A2-N  WD-G03-C10-D2-N  WD-G03-C10-A2-N  WD-G03-C12-D2-N  WD-G03-C12-A2-N
