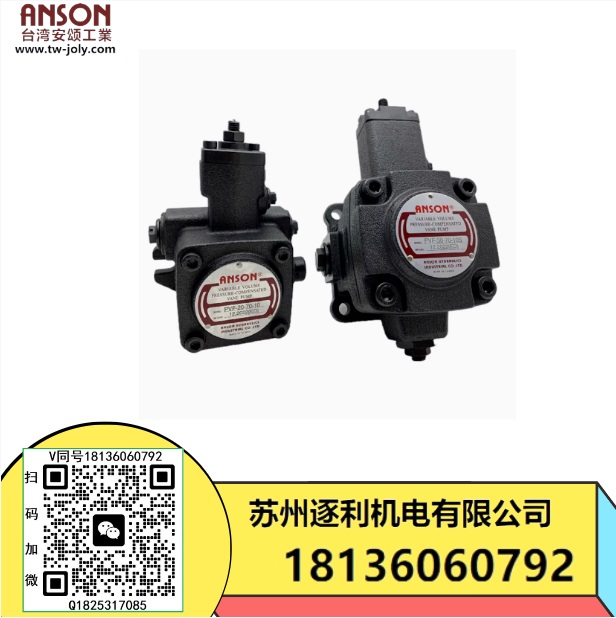

ANSON安頌VP5F-A5-50S葉片泵VP5F-B5/A4/B3/B2/A4/A3/A2-50S

帶報警裝置的液壓過濾器選用

1．簡介

濾油器的作用是濾除液壓油中的雜質，保證液壓系統能夠正常工作。爲了保證濾油器能夠正常工作發揮其作用，當濾油器堵塞時使用戶能夠及時觀察到濾油器的工作性能，目前大部分濾油器都帶有堵塞指示裝置。當濾油器的壓降達到濾芯額定壓降時，即濾油器發生了堵塞，堵塞指示裝置能夠顯示濾芯堵塞情況或發出警報信號，以便使操作人員及時更換或清洗濾芯。

2．帶有堵塞指示裝置的濾油器的型武

(1)發訊器電鳴器報警裝置。由發訊器和電鳴器串聯在電壓爲12V或24V的直流電源上。當濾芯逐漸堵塞，進出油口的壓差達到調定值時，發訊器便發出信號，使電嗚器接通，即通過電鳴器發出音響信號來報警。

(2)發訊器信號燈報警裝置。由發訊器和信號燈串聯在電壓爲12V或24V的直流電源上。當濾芯逐漸堵塞，進出油口的壓差達到調定值(一般爲0.35MPa)時，發訊器便發出信號，使信號燈接通，即通過信號燈發出燈光來報警。

(3)滑閥式堵塞指示器。濾油器進出壓力油口分別與滑閥的左右兩端接通，濾芯通過能力良好時，滑閥上的指針在彈簧的作用下處于左端位置，隨著濾芯的逐漸被堵塞，滑閥兩端的壓差逐漸加大，指針逐漸右移，從而指示濾芯的堵塞情況，操作人員可根據上述指示確定是否應清洗或更換濾芯。

由于發訊器一信號燈報警裝置結構比較簡單，易于實現，價格比較便宜，而且信號燈可以安裝在儀表盤上，發出報警信號時操作人員能及時察覺，所以在工程機械液壓系統上得到了比較廣泛的應用。

3．帶有堵塞指示裝置的濾油器的選擇

在實際應用中，選擇帶有堵塞指示裝置的濾油器時，除了應該考慮過濾精度、系統的壓力外，還應考慮以下幾個方面。

(1)濾芯的有效過濾面積。根據濾芯的有效過濾面積計算公式可看出，濾芯的有效過濾面積與壓差△P成反比，所以要求濾芯應具有一定的有效過濾面積，一般要求，濾油器的額定流量應爲系統額定流量的1.5～2倍。

(2)應盡可能選擇壓力損失較小的濾芯。帶有堵塞指示器的濾油器，當兩端壓差爲0.35MPa時，就發出信號，所以應盡可能選擇壓力損失較小的濾芯，才能使帶有堵塞指示裝置的濾油器具有一定壓力損失的裕量。

4．帶有堵塞指示裝置的濾油器的故障排除

帶有堵塞指示裝置的濾油器，在使用中出現將該裝置一接上去，就發生信號指示的問題。這說明濾芯兩端的壓差已超過0.35MPa，需要進行故障排除。

(1)堵塞指示裝置的設置不合理。對于帶有全液壓轉向器的轉向系統，要求在回油路上設置30um的回油濾油器來保證全液壓轉向器的回油有0.2～0.3MPa的背壓，以防止人力轉向時的油流回到油箱。由于所設濾油器本身的壓力損失較大，不應該在這個濾油器上設置堵塞指示裝置。

(2)液壓油太髒。應更換液壓系統中的液壓油，清洗液壓系統，使之達到規定的清潔度等級要求。

(3)所選用的液壓油黏度過大，或低溫下啓動，造成壓力損失過大，應更換黏度較低的液壓油或采取加溫措施。

(4)所選用濾芯的過濾面積較小，使濾芯兩端壓差△P成倍增長，壓力損失過大，應更換過濾面積較大的濾油器。

PVF-12-70-10
PVF-15-35-10
PVF-15-55-10
PVF-15-70-10
PVF-20-35-10
PVF-20-55-10
PVF-20-70-10
PVF-30-35-10
PVF-30-55-10
PVF-30-70-10
PVF-40-35-10
PVF-40-55-10
PVF-40-70-10
PVF-15-70-10S（花鍵）
PVF-20-70-10S（花鍵）
PVF-30-70-10S（花鍵九齒）
PVF-30-35-10S（花鍵九齒）
PVF-30-55-10S（花鍵九齒）
PVF-40-70-10S（花鍵九齒）
PVF-40-55-10S（花鍵九齒）
PVF-40-35-10S（花鍵九齒）
PVF-30-70-11S（花鍵九齒）
PVF-30-55-11S（花鍵九齒）
PVF-40-70-11S（花鍵九齒）
PVF-40-55-11S（花鍵九齒）
VP5F-A2-50 平鍵19.05
VP5F-A3-50 平鍵19.05
VP5F-A4-50 平鍵19.05
VP5F-A5-50 平鍵19.05
VP5F-B2-50 平鍵19.05
VP5F-B3-50 平鍵19.05
VP5F-B4-50 平鍵19.05
VP5F-B5-50 平鍵19.05
安頌型號齊全，需要其它型號聯系客服
VP5F-A2-50S 花鍵九齒
VP5F-A3-50S 花鍵九齒
VP5F-A4-50S 花鍵九齒
VP5F-A5-50S 花鍵九齒
VP5F-B2-50S 花鍵九齒
VP5F-B3-50S 花鍵九齒
VP5F-B4-50S 花鍵九齒
VP5F-B5-50S 花鍵九齒
